商品の詳細:
|
| 色: | 空色 | ボビンをとて下さい: | diameter200 250 300 400mm 800mm |
|---|---|---|---|
| 適当なワイヤー直径: | 0.03mm-0.32mm | ワイヤー: | ワイヤー、錫メッキされたワイヤー、銀の jacketed ワイヤーおよびエナメルを塗られたワイヤーを合金にして下さい |
| 位置の方向: | 左右どちらに放して下さい | 操作モード: | タッチ画面操作 |
| 主要な機械力: | 11Kw | 完済して下さい: | 磁気張力は完済します |
| ねじれのタイプ: | ダブルツイストバンチング | ワイヤー タイプ: | 銅線 |
| タイプ: | 自動 | モデル範囲: | 250B～800B |
| ハイライト: | ケーブルツイスター,機械をねじること,ストランディングマシン |
||

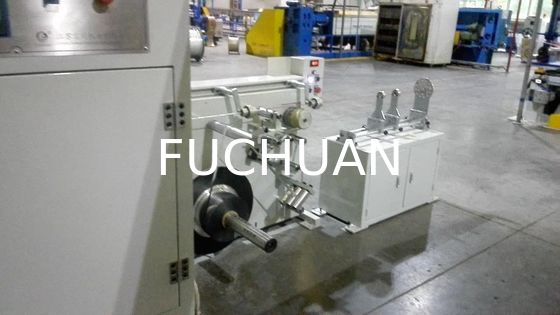

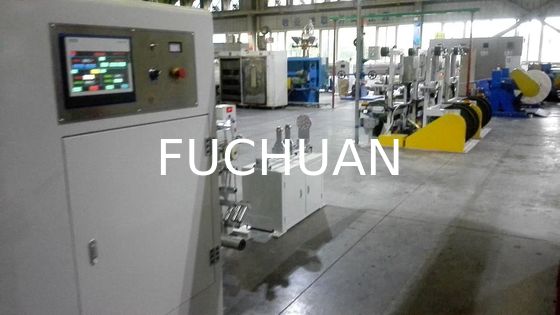

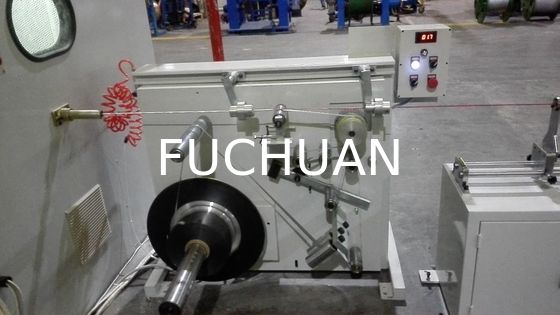

フチュアン FC-B 超細線撚り合わせ機（撚り合わせ断面積 0.016 ～ 0.32mm²）
クイック詳細:
日本技術、中国製
電子産業向けの非常に小さな断面積を持つ非常に正確な撚り線を製造するために開発されました。同時に、同じまたは異なるリールで2つの異なる撚り線断面積を製造できます。1つのモーターで2つのシャフトを駆動することで、より環境に優しく、省電力になります。主軸メーターカウンターにより、機械は同じ種類の線を撚り合わせ、許容誤差はわずか0.01%です。
特許番号: 201320522156.7
航空宇宙、医療機器、携帯電話、ノートブックPC、超細線導体（合金線、錫メッキ線、銀メッキ線、エナメル線7本以上）の束ねに適用。
特徴:
A. 高生産速度、空のスプールから満載のスプールまで一定の張力、特に高品質の撚り線に最適。
B. シャフトを使用してメートルを計算、特定のワイヤー＆ケーブルの誤差は0.01%未満。

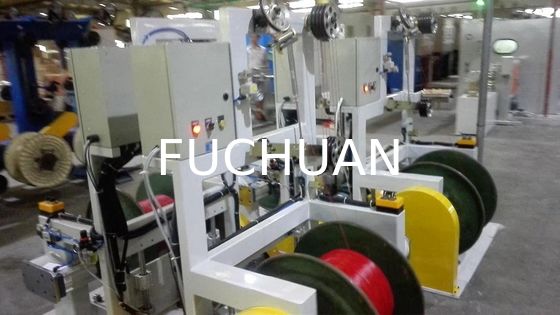

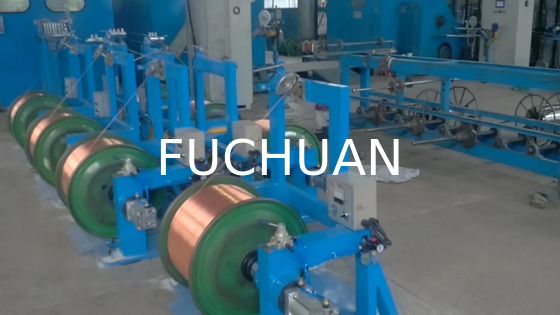

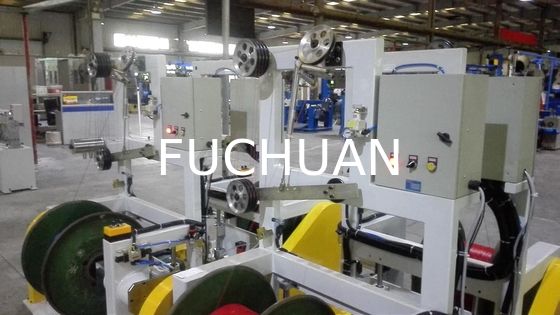

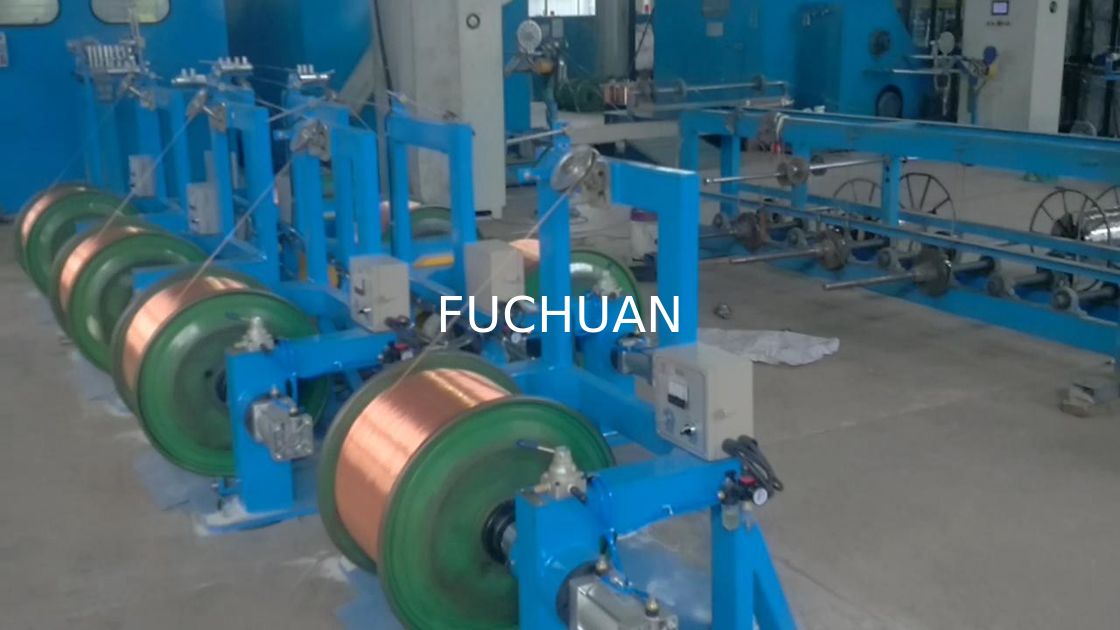

C. FC-100 アクティブバックスピン払い出し機を使用して、撚り合わせではなく束ねを実現。
D. 特に小断面積の撚り合わせに最適。
E. 同期ベルトドライブを使用,
F. ガイドホイールを変更してピッチを変更、操作が簡単。
仕様:
| 装置モデル | FC-200B | FC-250B | FC-300B | FC-400B | |
| 撚り合わせ用途 | 航空宇宙、医療機器、携帯電話、ノートブックPC、超細線導体（合金線、錫メッキ線、銀メッキ線、エナメル線7本以上）の束ねに適用。 | ||||
| 単線径（mm） | 0.016～0.08 | 0.03～0.18 | 0.05～0.28 | 0.05～0.32 | |
| 撚り合わせ断面積（mm²） | 0.0014～0.035 | 0.0049～0.3 | 0.0137～0.45 | 0.0137～1.0 | |

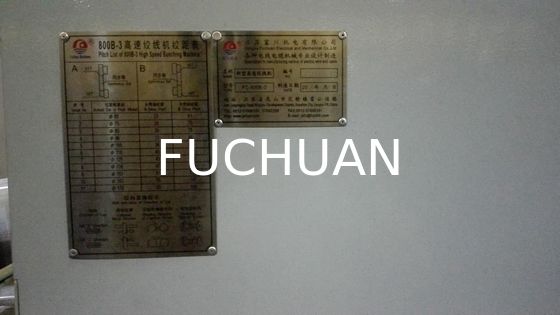

| ピッチ（mm） | 0.8～4.0（14クラス） | 0.8～10.8（24クラス） | 1.6～21.6（24クラス） | 3.1～33.3（24クラス） | |
| 撚り方向 | 右または左に自由に設定可能 | ||||
|
巻き取りスプール（mm） 外径*内径*外幅 |
200*31*135 | 300*30*185 |
250*30*185 300*30*185 |
300*30*185 400*56*300 |
|
| 最大回転速度（rpm） | 5000rpm（10000tpm） | 4000rpm（8000tpm） | 3500rpm（7000tpm） | 3500rpm（7000tpm） | |
| 主モーター出力 | 2.2KW | 3.7KW | 3.7KW | 3.7KW | |
| インバーター出力 | 2.2KW | 3.7KW | 3.7KW | 3.7KW | |
| 張力制御 | タッチスクリーン+ PLC+マグネットパウダークラッチ、空のスプールから満載のスプールまで一定の張力を確保 | ||||
| マグネットパウダークラッチ | 0.05kgf | 0.3kgf | 0.6kgf | 0.6kgf | |
| 保護 |
自動ブレーキ/停止 1)ワイヤーの内外断線 2)設定長に到達 |
||||
| ブレーキモード | 電磁ブレーキ | ||||
| トラバース方式 | リングドライブユニットによるワイヤーローリング、巻き取りピッチと幅は調整可能 | ||||

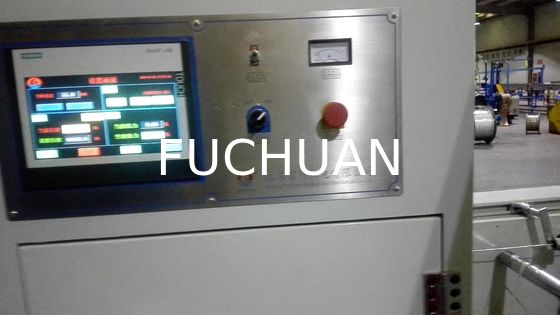

| 操作モード | タッチスクリーン操作 | ||||
| 寸法（長さ*幅*高さ） | 2000*960*1100 | 2300*1100*1330 | 2300*1100*1330 | 2850*1150*1350 | |
