商品の詳細:
|
| 色: | スカイ ブルーの倍のねじれの buncher | ボビンをとて下さい: | 直径 800mm |
|---|---|---|---|
| 座礁の断面積: | 1-16mm2 | ワイヤー: | 裸の銅線、錫メッキされたワイヤーは、jacketed ワイヤーおよびエナメルを塗られたワイヤーに）、中心ワイヤーのために二重にねじれること銀を着せます |
| 位置の方向: | 左右どちらに放して下さい | ピッチ: | 23-147mm （20classes） |
| ねじれのタイプ: | ダブルツイストバンチング | 線径: | 0.38～1.7mm |
| 区域の座礁: | 1.0~16mm2 | 最高速度: | 1600rpm（3200ツイスト） |
| メインモーター: | 15kw | マグネティック・クラッチ: | 10kgf |
| コントロール: | タッチスクリーン操作 | 色: | アップルグリーン |
| ハイライト: | ダブル・トイスト・バンチャー,機械を束ねること,折りたたみの装置 |
||

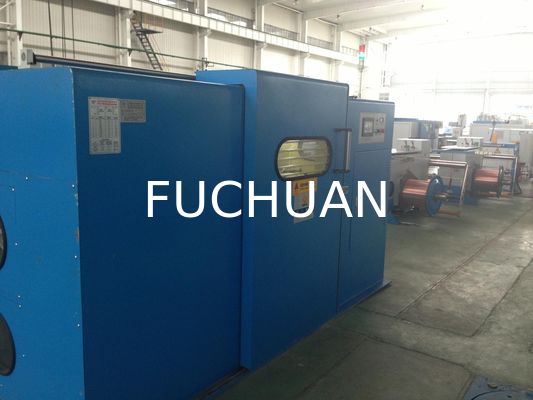

Fuchuan FC-800B アップルグリーン タッチパネル操作式ダブルツイスト集合機
クイック詳細:
航空宇宙、医療機器、携帯電話、超極細導線（7本以上の裸銅線、錫メッキ線、銀メッキ線、エナメル線）の撚線加工、および芯線の二重撚り加工に適用。
特徴:
日本の技術、中国製造
新登場。主に電線、自動車用ワイヤー、その他小断面積導体の撚り合わせに適用。
1. 高回転速度：最大2600rpm（通常機1600rpmの1.6倍）。
2. PLC、ドイツ製ヒステリシスクラッチ巻取装置、張力センサーを採用し、安定した張力と高品質な撚線を保証（特に高品質なタイトライン向け）。
3. カーボンファイバー製フライヤーボウを採用。高剛性で変形しにくく、低衝撃かつ軽量。空気抵抗を低減し高品質な導体を実現。

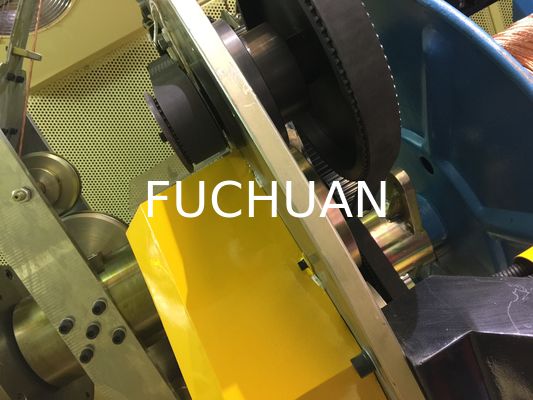

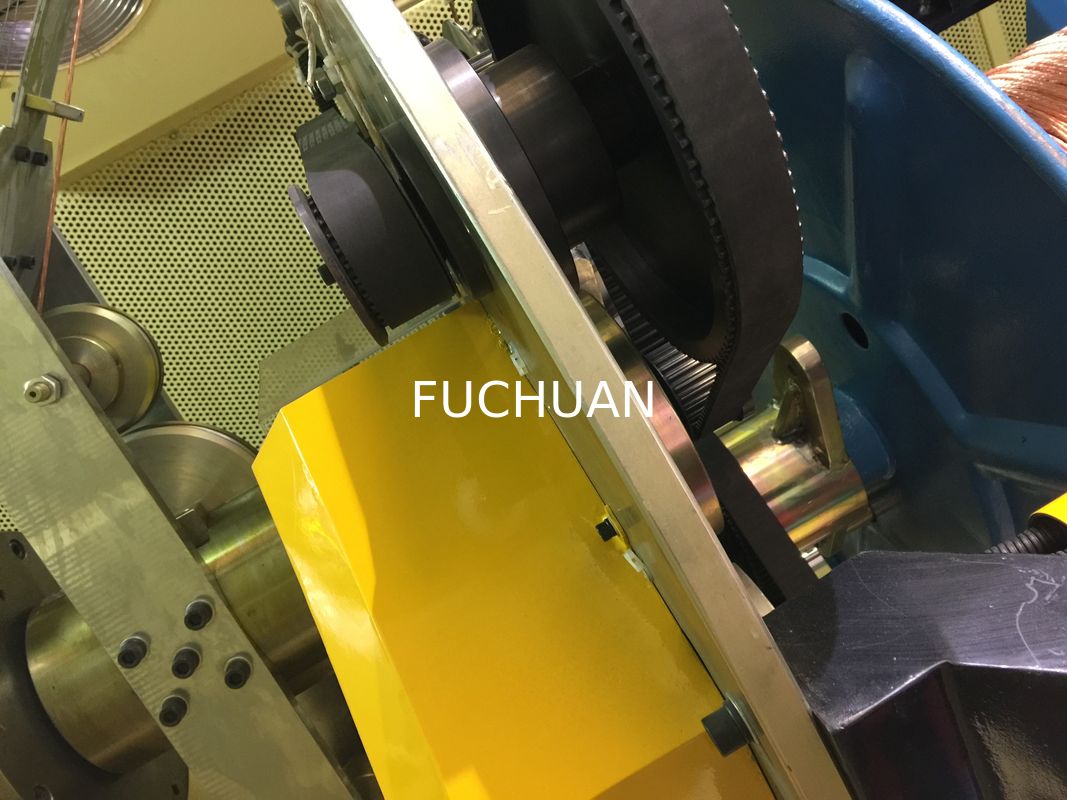

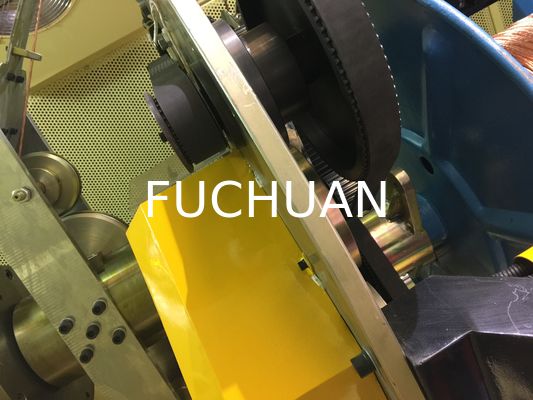

4. シンクロナスベルト駆動を採用。ガイドホイールを交換するだけで撚りピッチを変更でき、操作が簡単。
5. 主軸による測長を採用し、特定の電線・ケーブルにおける誤差はわずか0.01%。
6. PLC制御による主軸ベアリング自動給油機能により、グリースの過剰・不足を防止。異音や摩耗を抑え、メンテナンスコストを削減。
仕様:
| 装置モデル | FC-500B | FC-650B | FC-650C | FC-800B | |
| 撚線用途 | 航空宇宙、医療機器、携帯電話、超極細導線（7本以上の裸銅線、錫メッキ線、銀メッキ線、エナメル線）の撚線加工、および芯線の二重撚り加工に適用。 | ||||
| 単線径(mm) | 0.08-0.45 | 0.15-1.04 | 0.12-0.52 | 0.38-1.70 | |
| 撚線断面積 (mm²) | 0.05-2.5 | 0.35-6.0 | 0.30-4.0 | 1.0-16 | |
| 芯線単線径(mm) | 0.5-1.5 | 0.5-3.0 | 0.5-2.0 | 1.0-4.0 | |
| 芯線撚り合わせ外径(mm) | 1.0-3.5 | 1.0-6.0 | 1.0-4.0 | 2.0-8.0 | |
| ピッチ(mm) | 6.3-52.3(24段階) | 11.6-100(34段階) | 11.6-100(34段階) | 23-147(20段階) | |
| 撚り方向 | 右撚り/左撚り選択可能 | ||||
| 外径*内径*全幅 | OD500 ID56 H375 | OD630 ID56 H475 | OD630 ID56 H475 OD630 ID127 H475 | OD800 ID80 H600
| |
| 最高回転速度 | 3000rpm(6000ツイスト) | 2000rpm(4000ツイスト) | 2400rpm(4800ツイスト) | 1500rpm(3000ツイスト) | |
| 主モーター出力 | 5.5KW | 7.5KW | 11KW | 15KW | |
| インバータ容量 | 5.5KW | 7.5KW | 11KW | 15KW | |
| 張力制御方式 | タッチパネル+PLC+パウダークラッチにより、空ボビンから満ボビンまで一定の張力を維持 | ||||
| パウダークラッチ | 1.2kgf | 5kgf | 2.5kgf | 10kgf | |
| 保護機能 | 自動ブレーキ/停止 1)内外線の断線時 2)設定長さに到達時 | ||||
| ブレーキ方式 | 電磁ブレーキ | ||||
| トラバース方式 | リングドライブユニットによる巻線、巻取りピッチおよび幅は調整可能 | ||||
| 操作方式 | タッチパネル操作 | ||||
| 寸法(mm) | 2680L 1250W 1500H | 3300L 1550W 1800H | 3300L 1550w 1800H | 4600L 2000W 2000H | |
