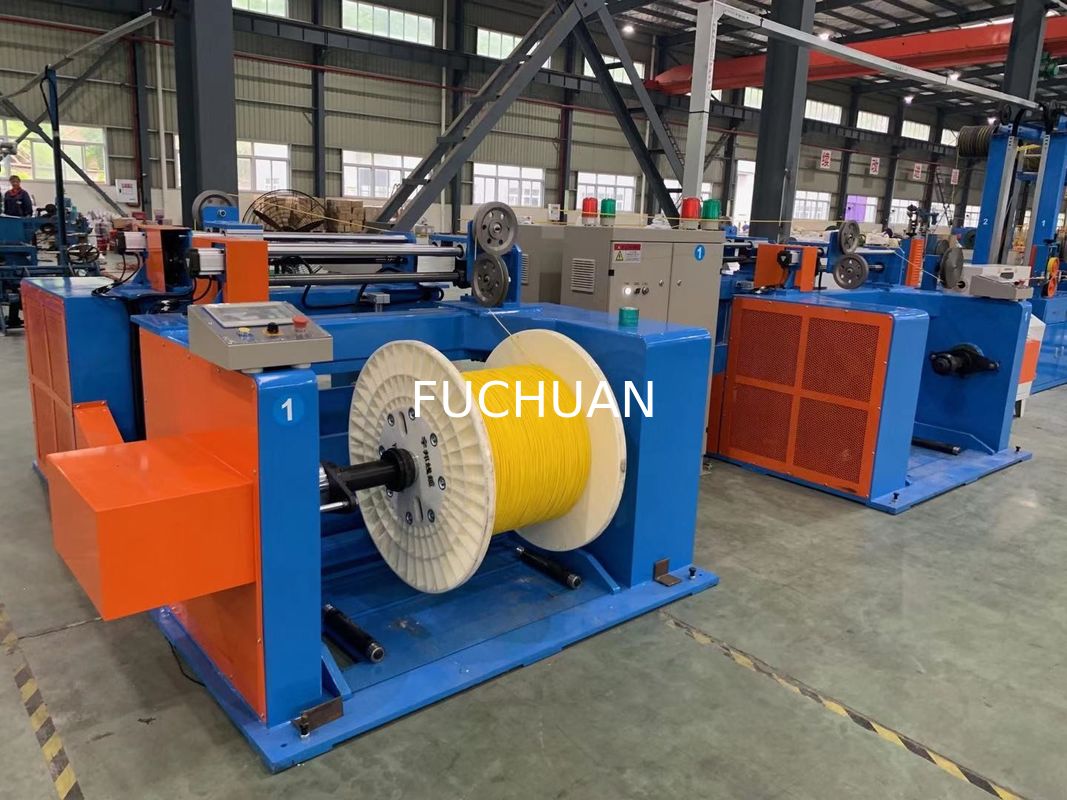

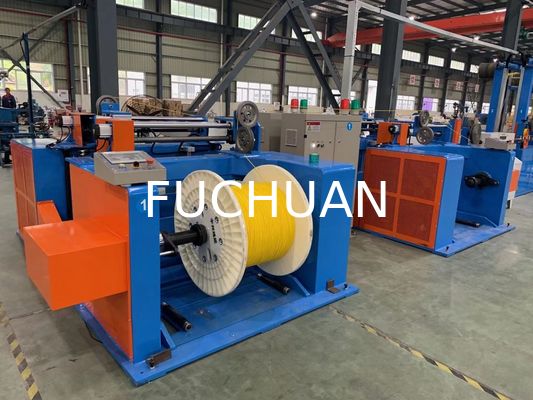

工業用銅線束ね機ねじり母線パンチング装置

産業用銅線撚線機、銅バスバーパンチングマシン

銅線撚線機の特長：

1. よりピッチの変更：操作が簡単で、よりピッチ表に従ってリードホイールを交換するだけです

2. 押さえ装置：2組の押さえ装置を装備し、撚線後の導体の真円度を確保し、薄肉絶縁電線の製品特性を保護して、絶縁材料の摩耗・損傷を効果的に低減します。

3. メーター計測方式：スピンドル連動型メーターを採用した最新設計。同一導体仕様の撚線において、メーター誤差は1万分の1以内です。

銅線撚線機 スペアパーツリスト

撚線機 機械性能

1. 本体構造：

1) 材質：低炭素鋼溶接構造。

2) 構造：本体は焼鈍および時効処理により内部応力を除去した後、精密中ぐり盤による一体加工成形。

2. 撚線導入口部：

1) 撚線導入口位置：正面ドアに向かって機械の右側（お客様のご要望に応じて左側への変更カスタマイズ可能）。

2) 撚線導入方式：サプライ装置から断線検出エリアを通り、まず集分線盤（孔配置：1 + 6 + 12 + ...）を経て、第1圧力ダイス、第2圧力ダイスを通過後、右側スピンドル内のワイヤーガイドホイールに入ります。磁器リング付きアルミアーチを通過して左側スピンドル内のワイヤーガイドホイールに入り、センターコーナーのガイドホイールを通ってリードホイールへ、最終的に整列用ガイドホイールを経て巻き取られます（ワイヤー撚線導入系統図参照）。

3. 主軸（スピンドル）：

1) 材質：40Cr鋼鍛造品、調質（焼入れ・焼戻し）処理済み。

2) 精度：軸芯外径部およびベアリング端面は研削加工され、軸に対する同軸度および直角度を確保。

3) 動的バランス：G2.5基準（重量差0.03g以内）

4. アルミプレート：

1) 材質：ZL104

2) 精度：すべての端面は位置決め穴を基準に位置決め（0.03g未満）

3) 動的バランス：G2.5精度（重量差0.03g以内）

5. 主軸ハウジング：

1) 材質：ダクタイル鋳鉄 QT42-10。

2) 加工：CNCマシニング加工

3) 精度：1工程での穴加工成形により同軸度を確保。
