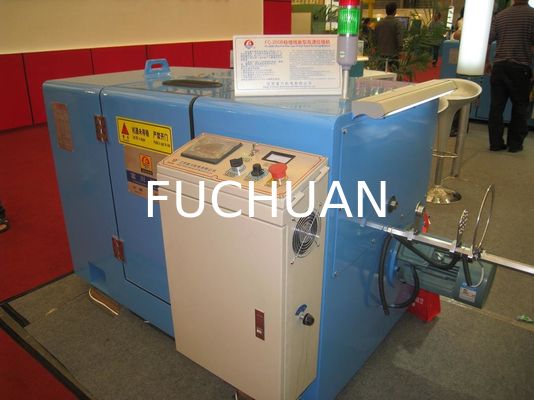

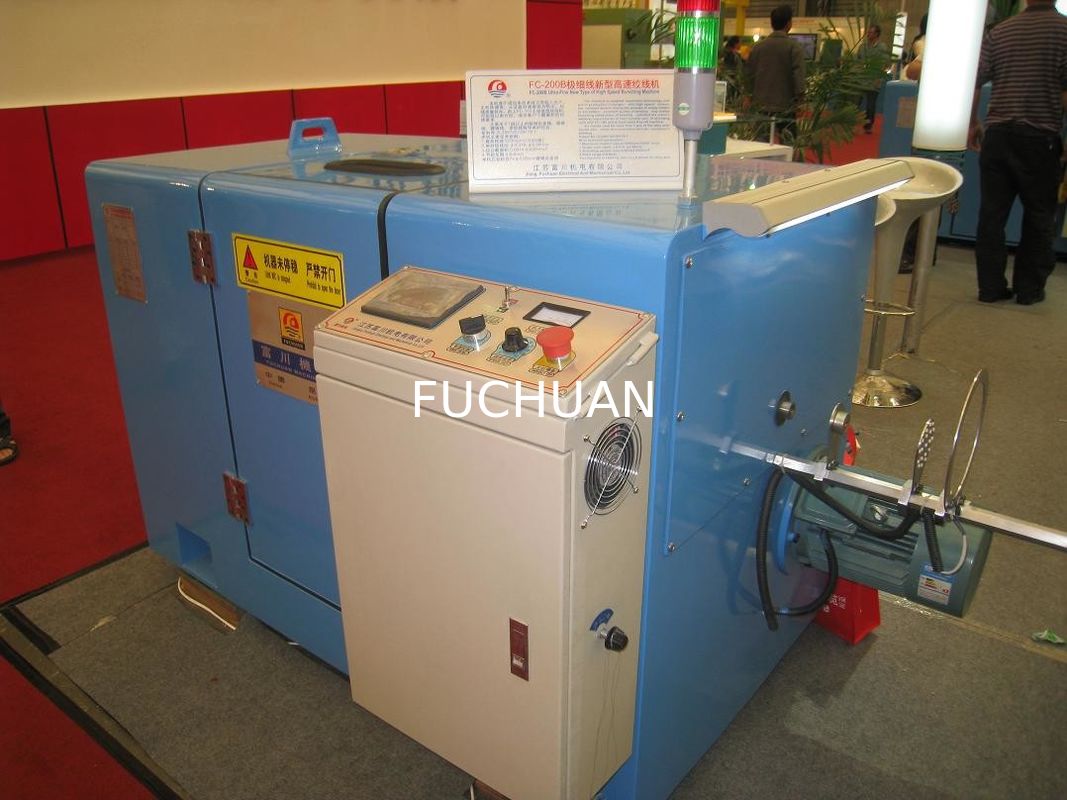

ケーブル銅線束ね機械高精度タッチ スクリーン装置

高精度ケーブルブンキングマシン / タッチスクリーンケーブルエクストルーションライン

ケーブル・バンキング・マシンのメリット

1高速で安定性がある

2自動圧縮制御: ぶら下がったとき,ホイールから空から満タンまで,(タッチスクリーンでデータを自由に設定) 機械は自動的にストレスを調整することができますストレスの均等な変動を維持し,作業中にストレスの設定を達成できます.

3オーバーラインシステム: 最新の構造で,導輪を直接横断するスピンドルから弓ベルトまでのワイヤ,弓 (ユニークな半円形溝設計)半円のポルセランリングラインの弓で,風力抵抗による高速運転を避けるため 引っ張られた傷によって引き起こされる株式のジャンプ現象

4スピンドル潤滑:バター潤滑 (油潤滑の欠陥:高速運転で油の温度は上昇し,油霧は壁の珠に集中します.ローリングに落ちて導体を汚染します防水管で水泡を起こす)

5セキュリティ保護:ドアコンタクトが設置されていない場合,エレベーターコンタクトが設置されていない場合,内部および外部のワイヤが壊れたエラーは,自動アラームのタッチスクリーンに表示されるか,動作を開始できない

6メーター数える方法:国内最新設計,スピンドルメーター;同じ機械は導体仕様で曲がり,メーターの誤差は1万分の10です

主な性能パラメータ

1. 適用: 7 pcs以上合金線,缶詰の線,エナメールされた線,など 1 + 6は,ストランディングで扭曲を置き換えることができます

2モノフィラメント直径範囲: φ0.025 ~ φ0.08mm

3扭曲線直径範囲: φ0.075~ φ0.24mm

4横切りの面積: 0.0034~0.035mm2

5スピール仕様: φ200mm × 31mm × φ135mm (またはクライアントの図面でカスタマイズ)

6最大速度: 3000RPM (設計速度)

7ケーブル敷設: φ15mm 軽棒ベアリングタイプ,ローリング敷設長さと距離は正確に調整できます.

8糸の長さ:0.8~4.0mm 14クラス

9メインモーター: 2.2KW ACモーター

10方向:左手機械,すなわち,玄関のドアに面して,右側で支払 (顧客の要求に応じてカスタマイズすることができます)

11カーソリーとドアシール:プラスチックシール

12スピンドルベアリング シール: 機械的なオイル保持リング

メカニカル性能

1身体構造:

1) 材料:低炭素鋼が溶接された

2) 構造: 内部ストレスを排除するために,焼却と老化によって体を,その後,精密な掘削機で掘削して鋳造を形成します.

2グループ化 入力部分:

1) バンキング 入口位置: 玄関のドアに面して,機械の右側 (顧客の要求に応じて変更することができます左側).

2) バンキングエントリーモード: 返済装置から断線感知領域を通り,まず全体的なサブラインボード (サブホール1+6+12+...分布),最初の圧力模具を通り,そして2つ目のプレッシャーモールド導線車輪内の右のスフィンデルに入れた後,ポルセランリングのアルミアーチから,導線車輪内の左のスフィンデルへ,そして,中央の角のガイドホイールからリードホイールラインナーのガイドホイールからケーブルの敷設までの最終段階 (ワイヤ・バンキング入口パターン図参照)

3スピンドルベアリングの潤滑システム:

1) 潤滑方法:バター潤滑

2) バターモデル: LGMT2

3) 密封方法:機械的なオイル保持リング,内側をきれいに保つ

4磁気クラッチ制御スレッドの緊張を介して,PLCプログラムコントローラによって,自動的に緊張を調整し,緊張を恒定に保つ

5ケーブル敷設: φ15mm の軽い棒ベアリングタイプ,敷設長さと距離を正確に調整できます.

6スロールサイズ:

(カスタマイズできる)

7動力発電: 1KW

8設置電力は: 2.2KW
