商品の詳細:
|
| モーター力: | 15KW | 色: | 空色 |
|---|---|---|---|
| 磁気粉のクラッチ: | 10kgf | ブレーキ モード: | 電磁石ブレーキ |
| 操作モード: | タッチ画面操作 | ボビンのための適合: | dia 800mm |
| 単一ワイヤー dia: | 0.38mm-1.70mm | Fitableワイヤー: | ワイヤー/裸の銅線の錫メッキされたワイヤー、銀の jacketed ワイヤーの芯を取って下さい |
| ねじれのタイプ: | ダブルツイストバンチング | 線径: | 0.38～1.7mm |
| 区域の座礁: | 1.0~16mm2 | 最高速度: | 1600rpm（3200ツイスト） |
| メインモーター: | 15kw | ワイヤー タイプ: | 錫メッキ線 |
| ハイライト: | ダブル・トイスト・バンチャー,機械を束ねること,折りたたみの装置 |
||

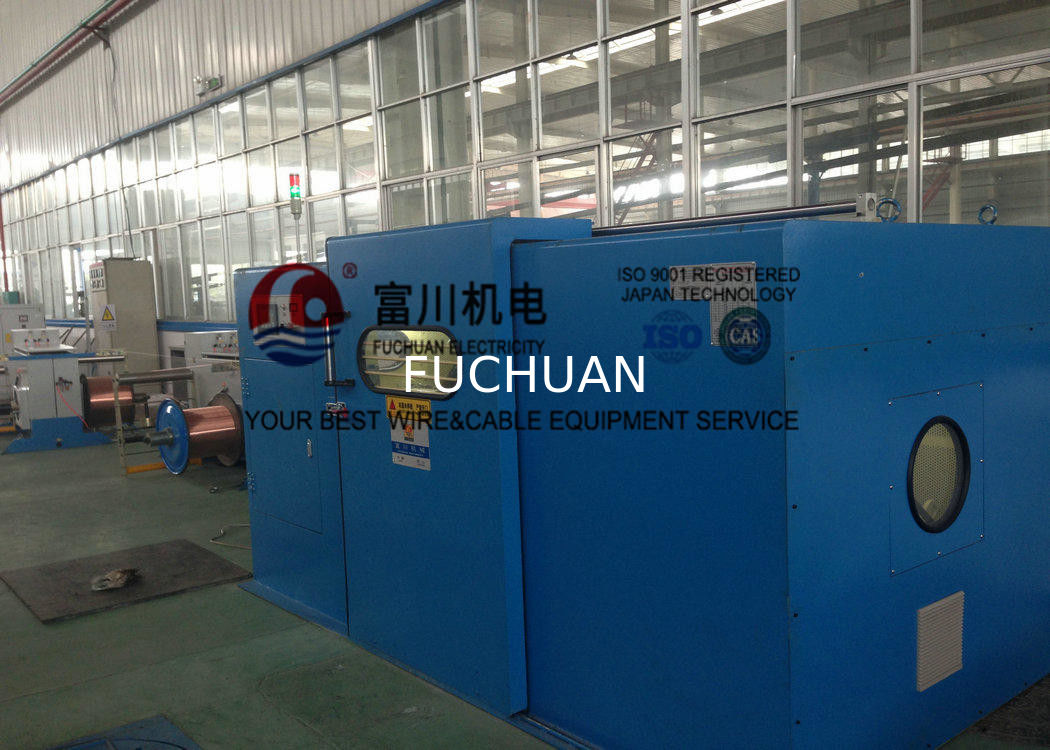

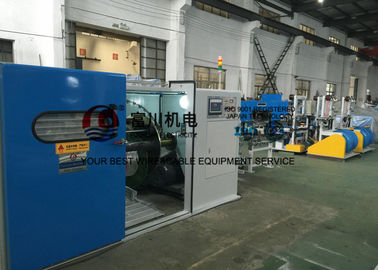

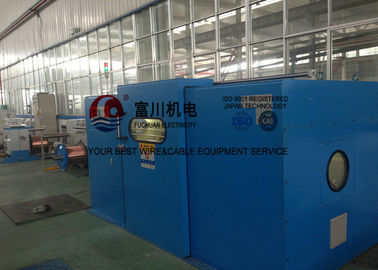

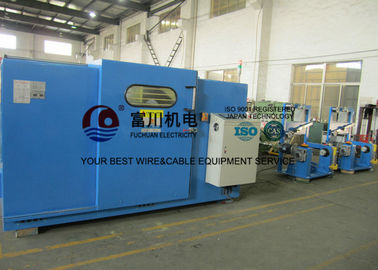

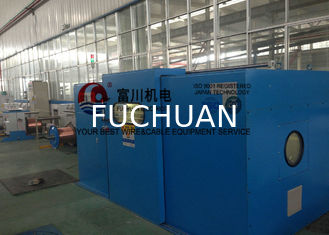

Fuchuan 錫めっき線用ダブルツイスト集合機、導体用撚線機
製品概要：
FUCHUAN® シリーズ B型 通常線用高速集合機およびダブルツイスト集合機
日本の技術、中国製造
新開発製品。主に電線、自動車用ワイヤー、その他小断面積導体の撚線加工に適用されます。
特徴：
a. PLC、ドイツ輸入のヒステリシスクラッチ巻取装置、張力センサーを採用し、安定した張力と高品質な撚線を保証（特に高品質な緊密線に最適）。
b. カーボンファイバーボウを採用。高剛性、変形しにくく、低衝撃・軽量で空気摩擦を低減し、高品質な導体を実現。
c. シンクロナスベルト駆動を採用。ガイドホイールを交換するだけで撚りピッチを変更でき、操作が簡単。
d. スピンドルによる測長を採用し、特定の電線・ケーブルにおける誤差はわずか0.01%。
e. PLCによるスピンドルベアリング自動給油を採用し、グリースの過剰・不足注入を防止。異音や摩耗を抑え、メンテナンスコストを削減。
仕様：
| 装置型式 | FC-500B | FC-650B | FC-650C | FC-800B | |
| 撚線用途 | 航空宇宙、医療機器、携帯電話、超極細導体（7本以上の裸銅線、錫めっき線、銀メッキ線、エナメル線）の撚線加工、および芯線のダブルツイスト加工に適用。 | ||||
| 単線径(mm) | 0.08-0.45 | 0.15-1.04 | 0.12-0.52 | 0.38-1.70 | |
| 撚線断面積 (mm²) | 0.05-2.5 | 0.35-6.0 | 0.30-4.0 | 1.0-16 | |
| 芯線単線径(mm) | 0.5-1.5 | 0.5-3.0 | 0.5-2.0 | 1.0-4.0 | |
| 芯線撚り外径(mm) | 1.0-3.5 | 1.0-6.0 | 1.0-4.0 | 2.0-8.0 | |
| ピッチ(mm) | 6.3-52.3(24段階) | 11.6-100(34段階) | 11.6-100(34段階) | 23-147(20段階) | |
| 撚り方向 | 右撚り／左撚り選択可能 | ||||
| 外径*穴径*外幅 | OD500 ID56 H375 | OD630 ID56 H475 |
OD630 ID56 H475 OD630 ID127 H475 |
OD800 ID80 H600
|
|
| 最高回転速度 | 3000rpm(6000ツイスト) | 2000rpm(4000ツイスト) | 2400rpm(4800ツイスト) | 1500rpm(3000ツイスト) | |
| メインモーター出力 | 5.5KW | 7.5KW | 11KW | 15KW | |
| インバーター出力 | 5.5KW | 7.5KW | 11KW | 15KW | |
| 張力制御方式 | タッチパネル＋PLC＋パウダークラッチにより、空ボビンから満ボビンまで一定の張力を確保 | ||||
| パウダークラッチ | 1.2kgf | 5kgf | 2.5kgf | 10kgf | |
| 保護機能 |
自動ブレーキ／停止 1) 内外の線材切断時 2) 設定長さに達した時 |
||||
| ブレーキ方式 | 電磁ブレーキ | ||||
| トラバース方式 | リングドライブユニットによる線材トラバース、巻取りピッチおよび幅は調整可能 | ||||
| 操作モード | タッチパネル操作 | ||||
| 寸法(mm) | 2680L 1250W 1500H | 3300L 1550W 1800H | 3300L 1550w 1800H | 4600L 2000W 2000H | |
