商品の詳細:
|
| 名前: | 機械を束ねるワイヤー | 単一ワイヤーDia （mm）: | Φ0.5~2.52 |
|---|---|---|---|
| 座礁の断面積（mmの²）: | 10.0~35.0 | 中心ワイヤー単一ワイヤーdia （mm）: | Φ3.0~6.0 |
| 中心の針金のこより外dia （mm）: | Φ6.0~12.0 | ワイヤー: | BVRおよびRVVの合金アルミニウム ワイヤー |
| ハイライト: | ワイヤー押出機,マシンを座礁線 |
||

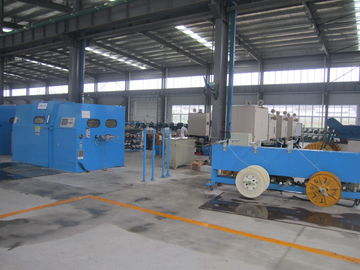

BVRおよびRVVの合金アルミニウム ワイヤーのための機械を束ねる小型ワイヤー
機械利点を束ねるワイヤー:
機械主要なパフォーマンス パラメータを束ねるワイヤー
| 装置モデル | FC-1000B | FC-1250B | FC-1600B |
| 使用法をねじること | BVRの裸の銅線、錫メッキされたワイヤー、合金アルミニウム ワイヤー等およびRVVの7 PCの上でのねじれることに）、中心ワイヤーのために二重にねじれること適用して下さい。 | ||
| 選抜して下さいワイヤーDia （mm）を | Φ0.3~2.14 | Φ0.5~2.52 | Φ0.5~2.52 |
| 座礁の断面積（mmの²） | 6.0~25.0 | 10.0~35.0 | 10.0~50.0 |
| 中心ワイヤー単一ワイヤーdia （mm） | Φ2.0~4.0 | Φ3.0~6.0 | Φ3.0~6.0 |
| 中心の針金のこより外dia （mm） | Φ4.0~10.0 | Φ6.0~12.0 | Φ6.0~15.0 |
| ピッチ（mm） | 35- 149(20) | 41- 155(20) | 60- 260(20) |
| 位置の方向 | 右か左のために任意 | ||
| 巻き取り装置のボビン（mm） 外のdia*bore*outerの幅 |
Φ1000*Φ80*750 | Φ1250*Φ80*950 | Φ1600*Φ80*1180 |
| 最高の回転速度（rpm） | 1000(2000) | 800 （1600） | 600(1200) |
| 主要なモーター力 | 18.5KW | 22KW | 30KW |
| インバーター力 | 18.5KW | 22KW | 30KW |
| 張力制御方法 | screen+ PLC+の磁気粉のクラッチに触れて下さい、空からの完全なボビンに一定した張力を保障して下さい | ||
| 磁気粉のクラッチ | 20kgf | 20kgf | 40kgf |
| 保護 | 自動的にブレーキ/停止1）中および外ワイヤーは壊れています2）事前調整の長さは着かれます | ||
| ブレーキ モード | 電磁石ブレーキ | ||
| 方法の横断 | リング ドライブ単位が付いている圧延ワイヤー、巻上げピッチおよび幅は調節可能です | ||
| 持ち上がるモード | 電気に横棒制御持ち上がること | ||
| 操作モード | タッチ画面操作 | ||
| 次元（mm） | 4000L*2200W*2100H | 4500L*2600W*2500H | 5000L*3000W*3000H |
機械性能
1.Material:一緒に溶接される低炭素鋼鉄。
2.Structure:、鋳造物の形成に精密ボーリング機械によって内部圧力アニールし、老化することによるボディおよび次に退屈することを除去するために。
1.Bunching記入項目の位置:、機械の右側で正面玄関に直面します（カスタム化は左側に変わる顧客の要求に従ってある場合もあります）。
2.Bunching記入項目モード:給料支払い装置からワイヤー ガイドの車輪内の右の紡錘に入った後、最初圧力型を通して、総副ライン板（1 +6 +12副穴+…配分）に区域を、最初にそして第2圧力型、感じる切断による。次に次に磁器リングが付いているそしてワイヤー ガイドの車輪内の、そしてケーブルの置くことにアライナのガイドの車輪に最終的な一流の車輪への中心のコーナーのガイドの車輪を通した左の紡錘へのアルミニウム アーチから（ワイヤーを記入項目の模式図を束ねることを見て下さい）
1.Material:処置を癒やし、和らげた後40Cr鋼鉄鍛造材。
2.Accuracy:シャフトの中心の外の表面直径および軸受け端の表面は軸線の同心性そしてverticalityを保障するためにひかれます。
3.Dynamicバランス:G2.5 （重量の相違の0.03g）の標準
1.Material:¨ ZL104/¨45#の鋼鉄
2.Accuracy:すべての端の表面は設置の穴（0.03グラム以下）に関連して置かれます
3.Dynamicバランス:G2.5 （重量の相違の0.03グラム）の正確さ
1.Material:¨の日本によって輸入されるSK5 ¨によって輸入されるグラス ファイバー
2.Shape:特別な出現は、風の抵抗を減らします。
3.Weight許容:組ごとの0.03グラム以下
1.Material:#熱処理HRC30-40と終わる45鋼鉄。
容易ではない表面で、身に着けることめっきされる2.Hardクロム
1.Material:延性がある鉄QT42-10。
2.Processing:CNC機械工具細工
3.Accuracy:1つの処理の穴の端の鋳造物、同心性を保障するため。
1.Lubrication方法:バター潤滑
2.Butterモデル:LGMT2
3.Sealing方法:機械オイルの保持リングは、機械きれいな内部を保ちます
| 記述 | モデル | 起源 |
| 1.Hostモーター | SIEMENS | |
| 2.Inverter | INOVANCE | |
| 3.PLCプログラマー | INOVANCE | |
| 4.PLCエキスパンダー | INOVANCE | |
| 5.Touchスクリーン | Weinview | |
| 6.Electromagneticブレーキ | WREZUN | |
| 7.Magneticクラッチ | チェーン尾 | |
| 8.Spindle軸受け | 1SET | スウェーデンSKF |
| 他の軸受け | 1SET | 日本NSK |
| 9.Timingベルト | 1SET | 米国のゲート |
| 装置を置く10.Cable | 山西Tian Xiang | |
| 11.¨Manual油圧ポンプ | 台湾SHUNXIN | |
| ¨Electrical油圧ポンプ | ||
| ¨Electricalねじrod+Motor | ||
| 12.Tensionコントローラー | 台湾 | |
| 13.Bow | 1SET | ¨Japan SK5/¨Fiberガラス |
| 14.Body | 1SET | 自己処理 |
| 15.Spindle | 2pcs | 自己処理 |
| 16.Aluminum版 | 2pcs | 自己処理 |
| 17.Timing滑車 | 1SET | 上海FENGKE |
| 18.Bearingハウジング | 1SET | 自己処理 |
| 19.Disc | 2pcs | 自己処理 |
| 20.Transmissionシャフト | 1pcs | 下請け |
| 21.Leading車輪 | 1SET | 堅いクロムめっきとの自己処理 |
| 22.Wireガイドの車輪 | 6pcs | 堅いクロムめっきとの自己処理 |
| いいえ。 | 記述 | モデル | Qty | 注目 |
| 1 | 紡錘ガイドの車輪 | （軸受けと） | 1SET | |
| 2 | ワイヤー ガイドの車輪 | （軸受けと） | 1SET | |
| 3 | 弓のループ | 3pcs | ||
| 4 | 割れた版の磁器リング | Φ6.8 | 3pcs | |
| 5 | 座礁させる死んで下さい | 顧客は提供します | ||
| 6-9 | タイミング ベルト | 1pcs | ||
| 10 | スプールの上の袖 | 顧客の巻き枠のデッサンに従って | 1SET | |
| 11 | SKFのバター | LGMT2/1 |
1 びん |
1KG |
| 12 | グリース ガン | 1pcs | ||
| 13 | 用具 | ヘックス・レンチによって、レンチおよび等を開けて下さい | 1SET | |
| 14 | 操作指示 | 1SET | ||
| 15 | 電気設計図 | 1SET | ||
| 16 | インバーター マニュアル | 1pcs |
