商品の詳細:
|
| 色: | 天の青/リンゴの緑 | ボビン に 適し: | 直径800mm |
|---|---|---|---|
| ワイヤ: | PE/PVCコアワイヤまたは銅ワイヤ | ワイヤーのための適合: | 直径0.6mm-3.0mm |
| 最大速度: | 500rpm | 敷設方向: | 右か左か |
| ピッチ: | 30-200 | 最大回転直径: | 16mm |
| ねじれのタイプ: | カンチレバーシングルツイスト | コアワイヤ ダイア: | 1.0-3.0mm |
| 応用: | ケーブル製作、撚り線 | ||
| ハイライト: | 単一のねじれ,機械をねじること,キャベルの敷設 |
||

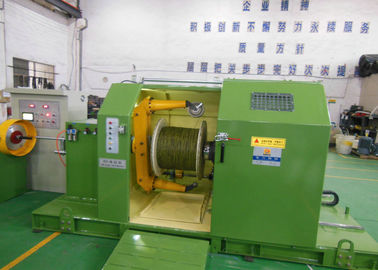

シングルツイスト銅線撚り線機 30MM - 200MM ケーブル敷設設備
クイック詳細:

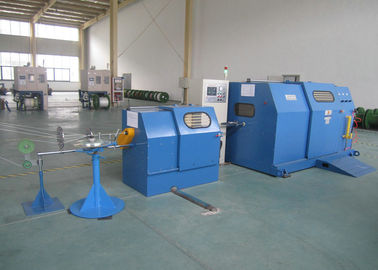

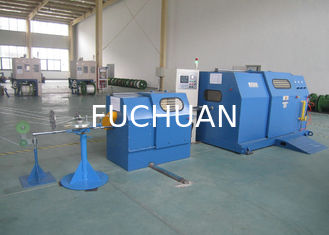

データケーブルや制御ケーブルなどのコンピューターワイヤーのケーブル敷設に適用されます。中央コイル巻き取りとサイドコイル巻き取りを同期させることができます。機械全体は、送り出しラック、中央バンダー、中央コイル巻き取りセット用のサイド送り出しラック、シングルツイスト（ケーブル敷設）機、および電気制御キャビネットで構成されています。
特徴:
1. 高い生産速度、空のスプールから満杯のスプールまで一定の張力、特に高品質の撚り線に最適です。
2. 特に小断面積の撚り線に最適です。
3. 同期ベルトドライブを使用
4. ガイドホイールを変更してピッチを変更し、操作が簡単です。
仕様:
| 設備モデル | FC-500B | FC-650B | FC-650C | FC-800B | |
| 撚り線用途 | 航空宇宙、医療機器、携帯電話、超導体（裸銅線、錫メッキ線、銀メッキ線、エナメル線が7本以上）の撚り線、コア線の二重撚りに適用されます。 | ||||
| 単線径（mm） | 0.08-0.45 | 0.15-1.04 | 0.12-0.52 | 0.38-1.70 | |
| 撚り断面積（mm²） | 0.05-2.5 | 0.35-6.0 | 0.30-4.0 | 1.0-16 | |
| コア線単線径（mm） | 0.5-1.5 | 0.5-3.0 | 0.5-2.0 | 1.0-4.0 | |
| コア線撚り外径（mm） | 1.0-3.5 | 1.0-6.0 | 1.0-4.0 | 2.0-8.0 | |
| ピッチ（mm） | 6.3-52.3（24クラス） | 11.6-100（34クラス） | 11.6-100（34クラス） | 23-147（20クラス） | |
| 撚り方向 | 右または左を選択可能 | ||||
| 外径*内径*外幅 | OD500 ID56 H375 | OD630 ID56 H475 |
OD630 ID56 H475 OD630 ID127 H475 |
OD800 ID80 H600
|
|
| 最大回転速度 | 3000rpm（6000ツイスト） | 2000rpm（4000ツイスト） | 2400rpm（4800ツイスト） | 1500rpm（3000ツイスト） | |
| 主モーター出力 | 5.5KW | 7.5KW | 11KW | 15KW | |
| インバーター出力 | 5.5KW | 7.5KW | 11KW | 15KW | |
| 張力制御方法 | タッチスクリーン+PLC+マグネットパウダークラッチ、空のスプールから満杯のスプールまで一定の張力を保証 | ||||
| マグネットパウダークラッチ | 1.2kgf | 5kgf | 2.5kgf | 10kgf | |
| 保護 |
自動ブレーキ/停止 1)ワイヤーの内側と外側が切れた場合 2)設定長に達した場合 |
||||
| ブレーキモード | 電磁ブレーキ | ||||
| トラバース方法 | リングドライブユニットによるワイヤー巻き取り、巻き取りピッチと幅は調整可能 | ||||
| 操作モード | タッチスクリーン操作 | ||||
| 寸法（mm） | 2680L 1250W 1500H | 3300L 1550W 1800H | 3300L 1550w 1800H | 4600L 2000W 2000H | |
